Ag遷移致集成電路輸出異常失效分析
2015-01-20 瀏覽量：3463
1.案例背景
某功能模塊在用戶端出現功能失效，經返廠檢修，發現該模塊上的一片IC輸出異常，經更換IC后，功能模塊恢復正常。
2.分析方法簡述

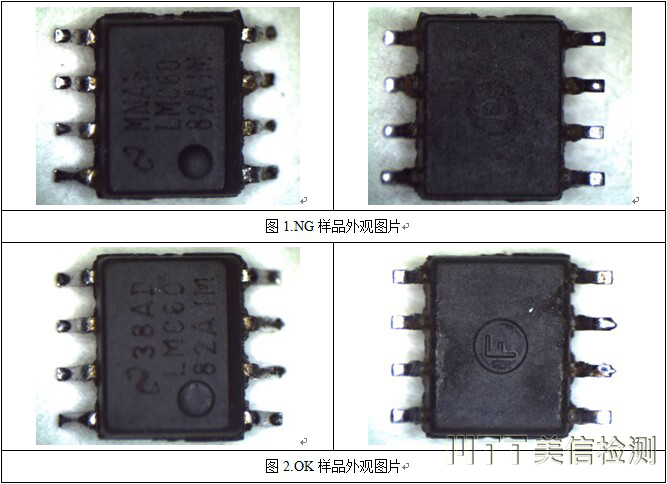

對樣品進行外觀觀察，未發現明顯異常。

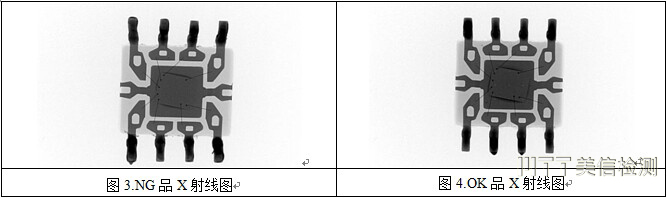

經X-RAY無損檢測，未發現明顯異常。
.jpg)

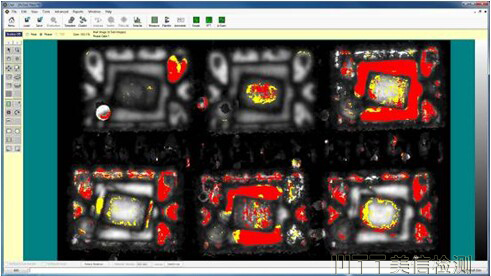

通過C-SAM掃描發現了IC內部存在分層現象。
圖5.NG樣品C-SAM圖片

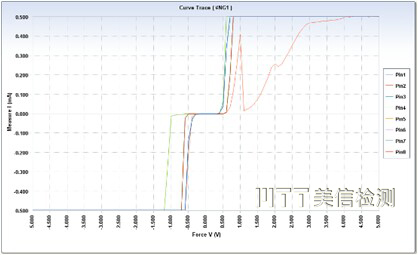

通過IV曲線測試，發現引腳間存在漏電通道。
圖6.NG樣品IV曲線圖

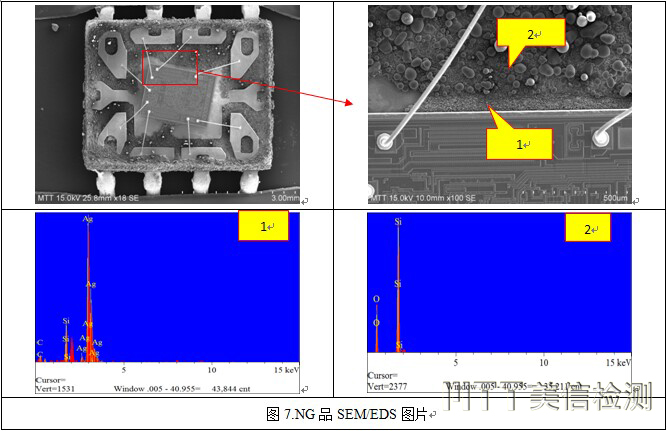

DE-CAP后，利用SEM/EDS進行分析，確認了引腳間存在銀遷移問題。

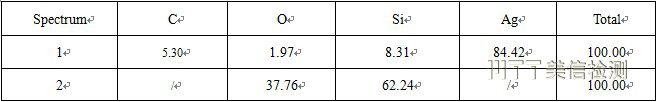

表1.開封后的NG樣品內部EDS測試結果(Wt%)
3.結論
IC內部存在分層，由于水汽的入侵，加上集成電路各引腳之間存在電位差，導致了引腳間的銀遷移，從而在引腳間形成微導通電路，致IC輸出異常。
4.參考標準
GJB 548B-2005 微電子器件失效分析程序-方法5003。
IPC-TM-650 2.1.1-2004手動微切片法。
GB/T 17359-2012 電子探針和掃描電鏡X射線能譜定量分析通則。
