【摘要】本文通過斷口分析、金相分析、化學(xué)成分分析，認(rèn)為造成發(fā)動(dòng)機(jī)缸蓋失效的原因?yàn)椋焊咨w內(nèi)部存在較多沙孔氣孔，且大量的第二相組織沿晶界析出，在受力條件下從易應(yīng)力集中的火花塞孔邊緣的氣孔起源，裂紋沿偏析的第二相晶界擴(kuò)展，最終導(dǎo)致油水互滲。

【關(guān)鍵詞】 斷口分析，金相分析，失效分析，發(fā)動(dòng)機(jī)缸蓋。

1. 引言

某汽車配件生產(chǎn)公司的發(fā)動(dòng)機(jī)缸蓋，材質(zhì)為AlSi6Cu4鑄鋁，發(fā)動(dòng)機(jī)缸蓋在使用過程中，在火花塞孔位置發(fā)生開裂現(xiàn)象，造成油水混合。

2. 試驗(yàn)與結(jié)果

2.1 外觀檢查

通過肉眼可清晰觀察裂紋起源于火花塞孔邊緣，向兩側(cè)擴(kuò)展，裂紋形貌呈波浪形。

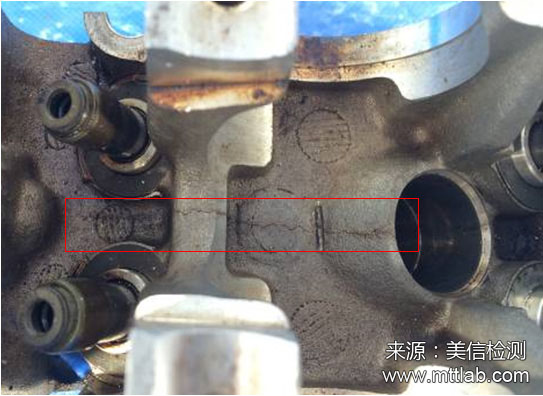

圖1 失效樣品外觀

2.2 斷口分析

斷口表面呈嚴(yán)重氧化色，且起源區(qū)可觀察到尺寸較大的沙孔；通過EDS分析各個(gè)不同形貌的位置，發(fā)現(xiàn)各個(gè)位置的成分有較大差異，Cu、Si、Fe、Mn等合金元素存在不同程度的偏析。

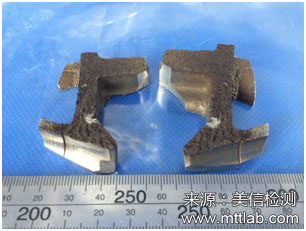

圖2 分解后的裂紋形貌	圖3 裂紋起源區(qū)

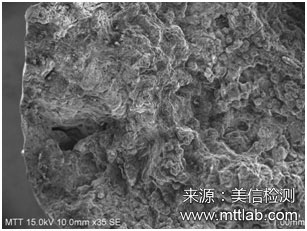

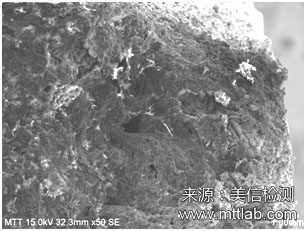

圖4 起源區(qū)高倍形貌1	圖5 起源區(qū)高倍形貌2
圖6 EDS測(cè)試位置圖

表1 EDS測(cè)試結(jié)果

2.3 金相分析

從金相觀察圖可知，心部存在較多沙孔（黑色），斷口位置與心部位置組織均為白色枝晶狀α固溶體+灰色塊狀共晶Si+淡灰色Al2Cu+黑色的β相，晶界析出第二相約占總面積的30%，且含有較多 Al2Cu和β相，存在組織偏析現(xiàn)象。

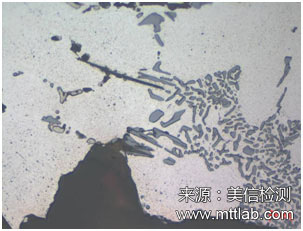

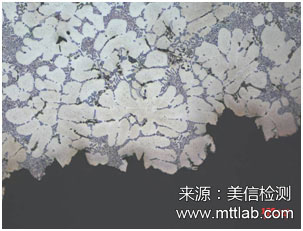

圖7 斷口位置金相圖1	圖8 斷口位置金相圖2

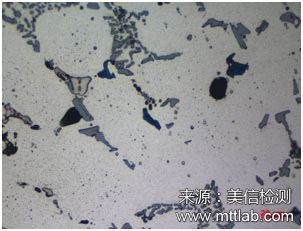

圖9 心部位置金相圖1	圖10 心部位置金相圖2

3. 結(jié)論

缸蓋內(nèi)部存在較多沙孔氣孔，且大量的第二相組織沿晶界析出，在受力條件下從易應(yīng)力集中的火花塞孔邊緣的氣孔起源，裂紋沿偏析的第二相晶界擴(kuò)展，最終導(dǎo)致油水互滲。

4. 參考標(biāo)準(zhǔn)

[1] HB7739-2004航空金屬制件失效分析程序與要求

*** 以上內(nèi)容均為原創(chuàng)，如需轉(zhuǎn)載，請(qǐng)注明出處 ***

MTT（美信檢測(cè)）是一家從事材料及零部件品質(zhì)檢驗(yàn)、鑒定、認(rèn)證及失效分析服務(wù)的第三方實(shí)驗(yàn)室，網(wǎng)址：m.sz8668.cn，聯(lián)系電話：400-850-4050。
