【摘要】本文通過FIB的高精度定位切割功能，配合場發射SEM/EDS，綜合分析ITO截面的尺寸和腐蝕產物元素成分，為產品質量提供快捷有效的證據。

【關鍵詞】 ITO，失效分析，FIB

1. 引言

失效樣品為手機顯示屏，具體失效位置在前端IC位置，失效現象是ITO出現出現腐蝕導致顯示異常，如下圖所示，需具體分析失效的原因。

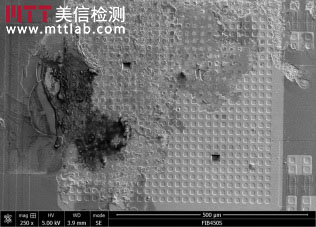

圖1.ITO表面缺陷SEM觀察圖

2. 試驗與結果

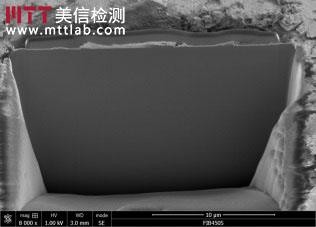

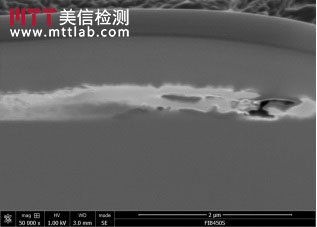

圖2.失效位置截面觀察圖

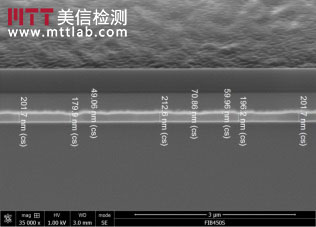

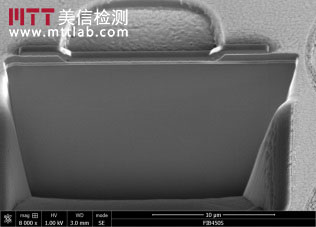

圖3.正常位置截面觀察圖

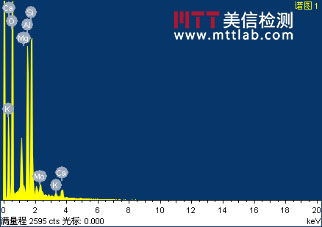

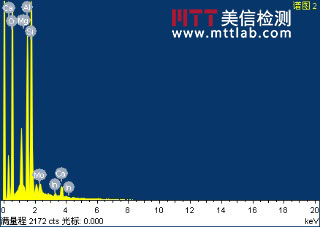

圖4.失效位置EDS測試譜圖圖

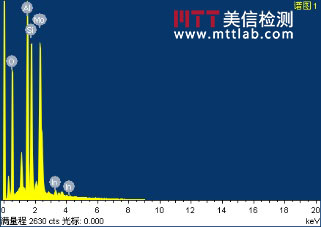

圖5.正常位置EDS測試譜圖圖

3. 結論

根據測試結果，對比OK和正常位置的成分，推斷可能是ITO位置有Mg、K、Ga的鹽類或堿污染，在使用過程中環境中的水分子在濃度梯度作用下滲透進ITO位置，形成導電溶液，在通電情況下形成電化學腐蝕造成的。

4. 參考文獻

GB/T 17359-2012微束分析 能譜法定量分析

JY/T 010-1996分析型掃描電子顯微鏡方法通則
