曾志衛，王君兆

（深圳市美信檢測技術股份有限公司，深圳寶安，518108）

摘要：失效件為鍍鋅板螺紋孔。最后通過外觀檢查，SEM，EDS等表征手段，確定了螺紋孔失效的原因。

關鍵詞：鍍鋅板；螺紋孔；失效分析

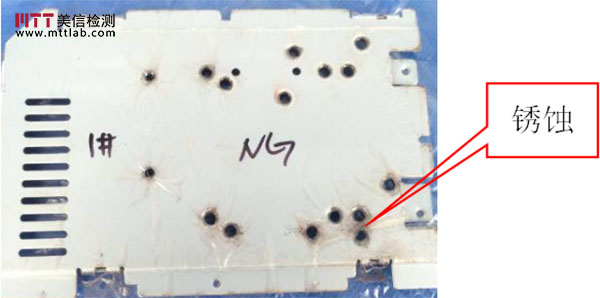

圖1 失效產品外觀圖片

案例正文

1 案例背景

SECC鍍鋅板經裁剪沖壓成型后，然后對板進行鉆底孔，擠牙攻絲（不間斷的加油）后制成成品，成品在存放20天后螺紋孔開始出現銹蝕的狀態。

2 分析方法簡述

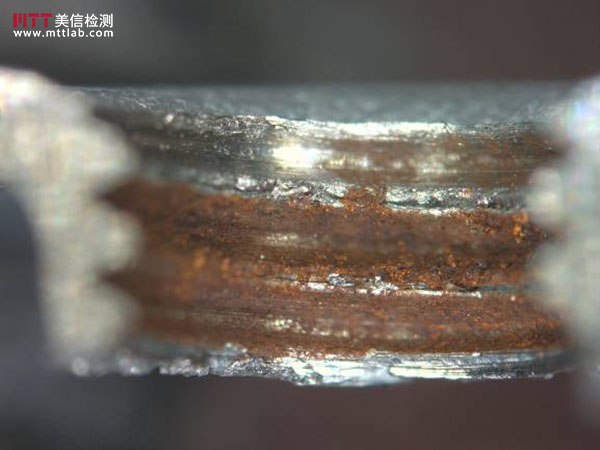

將失效產品沿螺紋孔剖開，發現螺紋表面已布滿銹斑，且分布呈一定規律性，都在遠離板面的兩圈螺紋出現銹蝕。對失效產品和正常產品螺紋孔分別做截面切片，正常產品螺紋牙表面無明顯的腐蝕現象；失效產品有明顯的腐蝕現象，對腐蝕產物做EDS分析，結果表明存在少量的Cl。同時，ICP結果表明該鍍鋅板符合材質的要求。

為進一步確定Cl元素的引入，對攻絲油進行FTIR分析，發現主成分為礦物基礎油。把攻絲油烘干后進行EDS測試，結果表明攻絲油中S和Cl含量均在3%以上。

圖2 螺紋孔測試結果圖片

3 結果

由此可知造成螺紋孔生銹的根本原因是攻絲油中含有S和Cl元素。螺紋孔讓基材直接裸露并接觸空氣，當Cl吸收水分后形成電解液，產生Cl離子的自催化電化學腐蝕，而且整個腐蝕反應中Cl不會被消耗，從而促使腐蝕不斷向縱深處發展。

*** 以上內容均為原創，如需轉載，請注明出處 ***
