引言

在芯片短缺的市場行情下，越來越多的假冒或翻新芯片出現在市場上。將翻新芯片用于生產，將導致終端產品的使用壽命和性能參數大打折扣，經濟損失遠高于芯片的采購成本。本文通過外觀檢查、無損檢查、開封檢查等方法，詳細介紹第三方實驗室如何分析鑒定翻新芯片。

一、案例背景

委托方提供兩種芯片樣品共n pcs，要求鑒定其是否為翻新產品。

二、測試標準

AS6081欺詐/假冒電子零件的合規性驗證標準

JEDEC J-STD-035-1999非氣密封裝電子元件聲波顯微鏡檢查

三、分析過程

1. 外觀檢查

將樣品放置在體視顯微鏡下進行觀察，結果如下：

樣品1在體視顯微鏡下發現翻新形貌特征，正面有絲印，反面無絲印。有翻新，表現為樣品側面有典型涂覆現象，部分樣品底部有不明物殘留，或有錫渣多余物。樣品規格書關于絲印的信息和外觀印字能夠?qū)?yīng)。

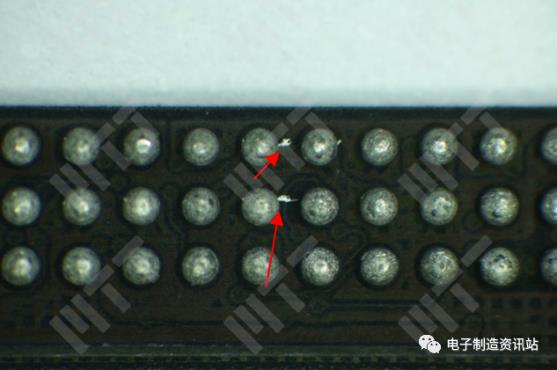

圖1. 樣品1底部有錫點殘留

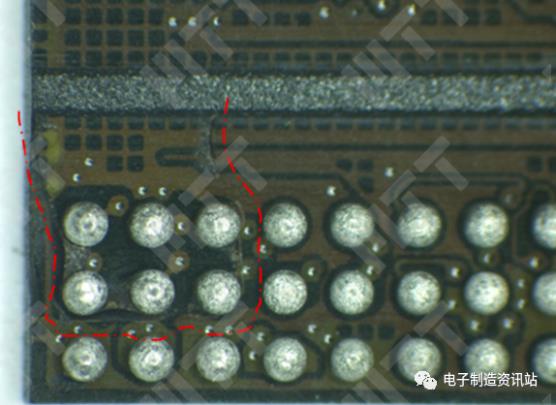

圖2. 樣品1底部有不明殘留物輪廓

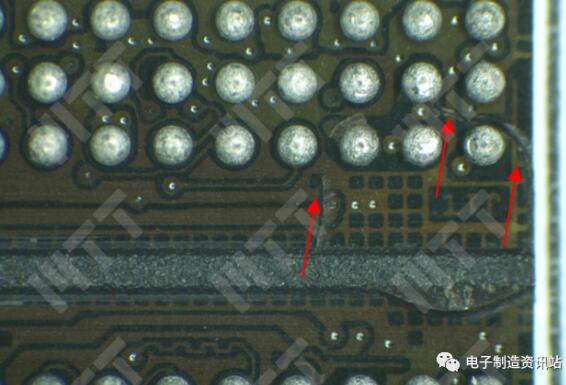

圖3. 樣品1有不明殘留物

圖4. 樣品1側面涂覆現象（典型）

樣品2在體視顯微鏡下發現翻新形貌特征，正面有絲印，反面無絲印。有翻新，表現為樣品側面有典型涂覆現象，部分樣品底部有明顯劃痕，這種劃痕典型出現在重植錫的BGA上；有明顯缺損，且缺損后被涂覆。樣品規格書關于絲印的信息和外觀印字不一致。

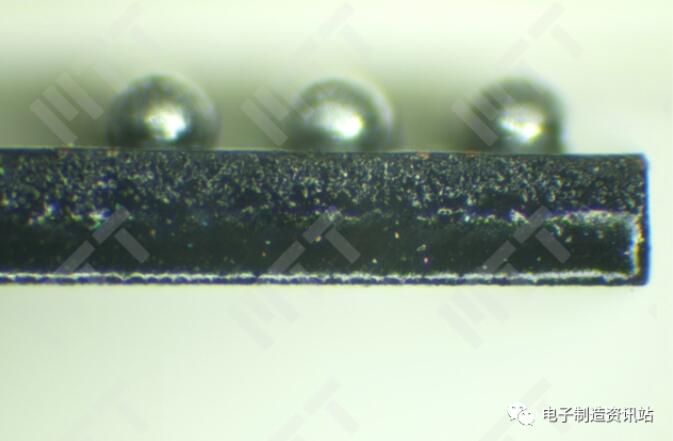

圖5. 樣品2側面涂覆現象（典型）

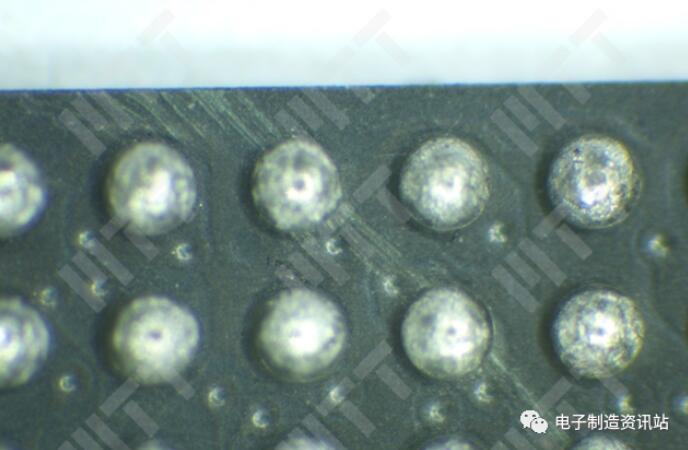

圖6. 樣品2底部早于錫球出現的異常劃痕

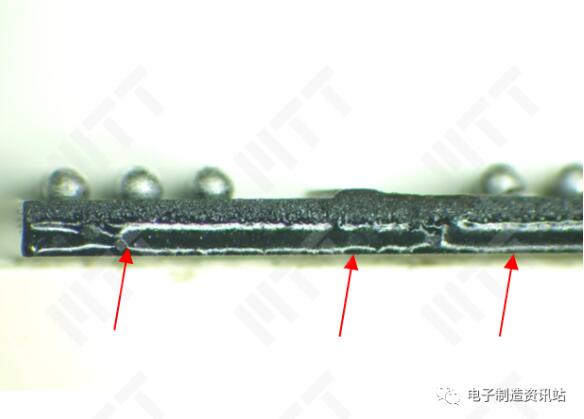

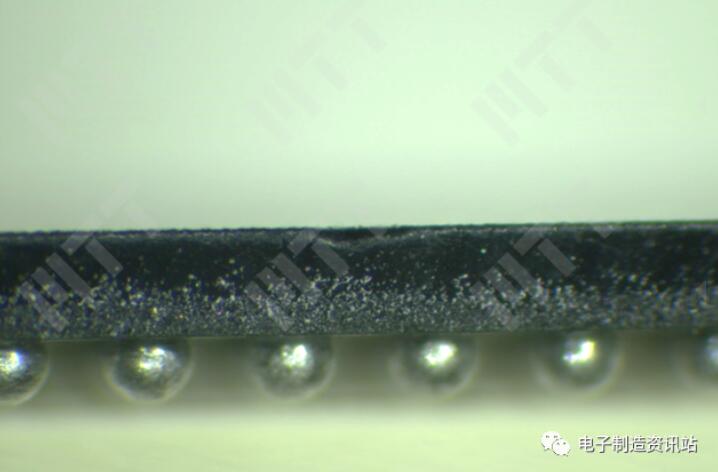

圖7. 樣品2涂覆前側邊缺損

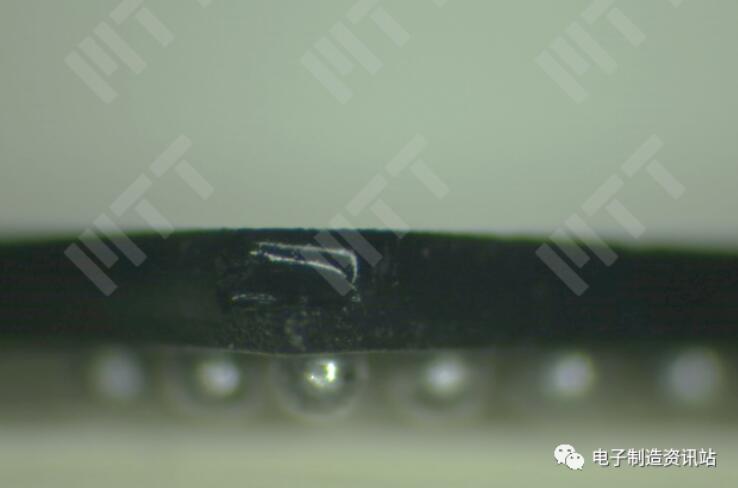

圖8. 樣品2涂覆前塑封角缺損

2. 耐溶劑性檢查

用沾有有機溶劑的棉簽對樣品表面進行擦拭過后，樣品表面標志（標識）清晰可見，試驗前后表面粗糙度發生明顯變化。

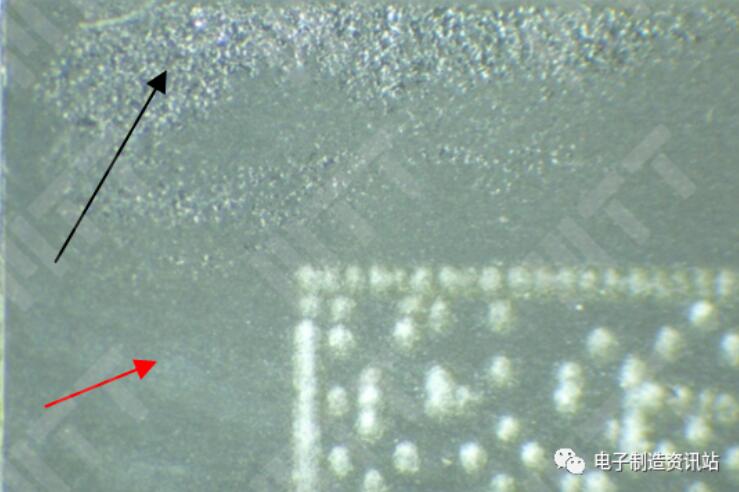

圖9. 樣品1局部發現明顯粗糙度變化

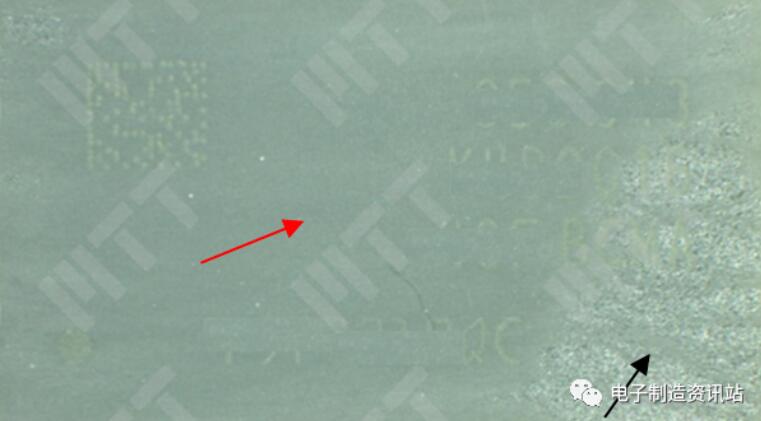

圖10. 樣品 2局部發現明顯粗糙度變化

3. X-ray

將樣品利用X-ray設備進行測試，檢測結果如下：

樣品01未發現異常。樣品02內部結構發現了外觀印字一致但內部線路板不一致的兩種樣品。

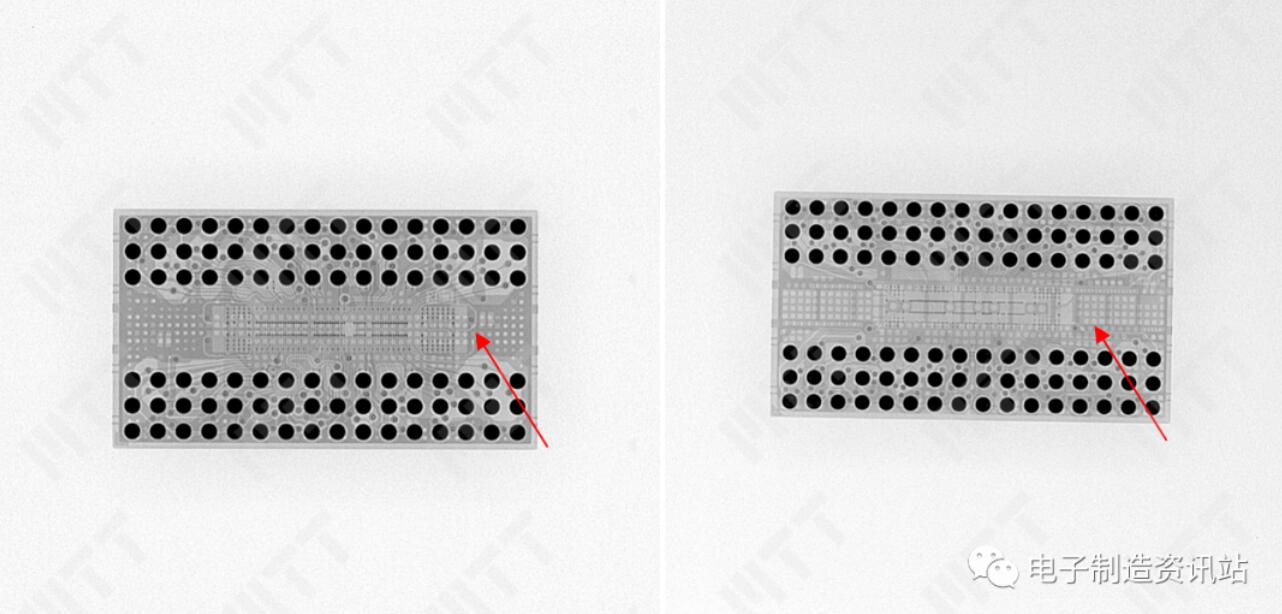

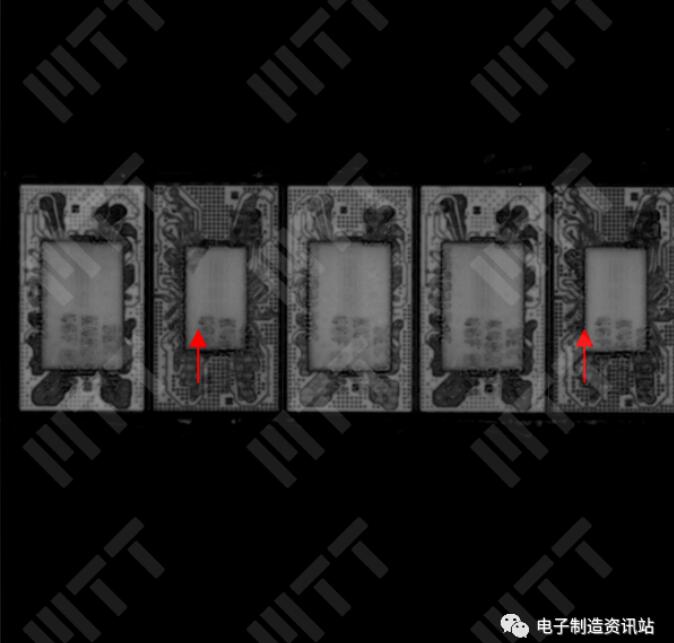

圖11. 樣品2X-ray頂視圖

4. SAT

將兩樣品從左到右分別按01~05依次從做到右排列浸潤放入水中，然后掃描樣品，檢測結果如下：

樣品1：未見缺陷，且5pcs特征一致；

樣品2：1#,3#,4#，呈現一種形貌，樣品2#,5#呈現出第二類形貌，直觀表現為內部的芯片尺寸不一樣（X射線不可見），印證了X射線檢查的結論：基板PCB圖案有明顯差異。

圖12. 樣品1聲掃頂視圖

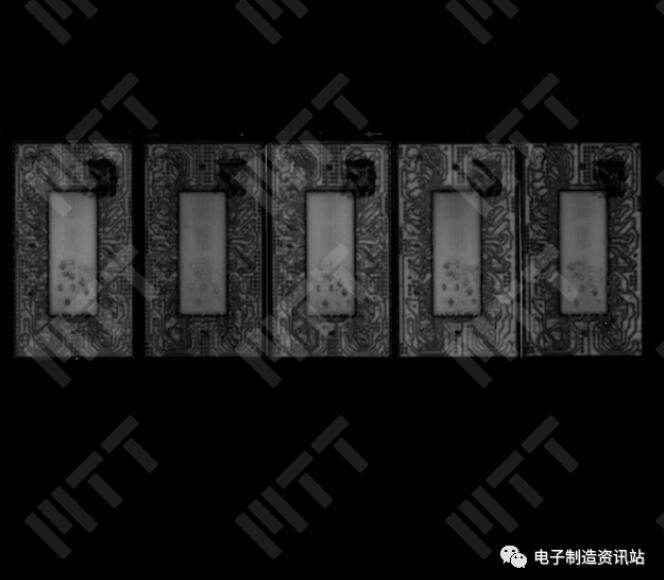

圖13. 樣品2聲掃頂視圖

5. 內部檢查

將樣品做去塑封處理，取得晶片后清洗，并放置顯微鏡下觀察發現內部晶片為同個廠商不同年份產品。

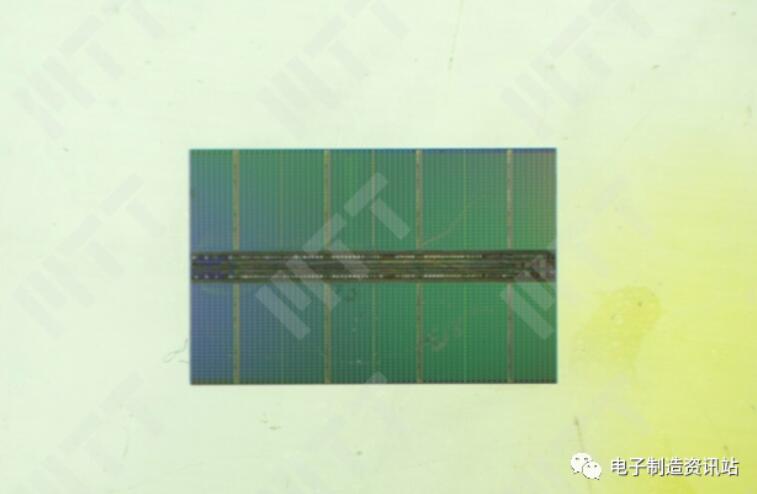

圖14. 樣品1芯片整體形貌10X

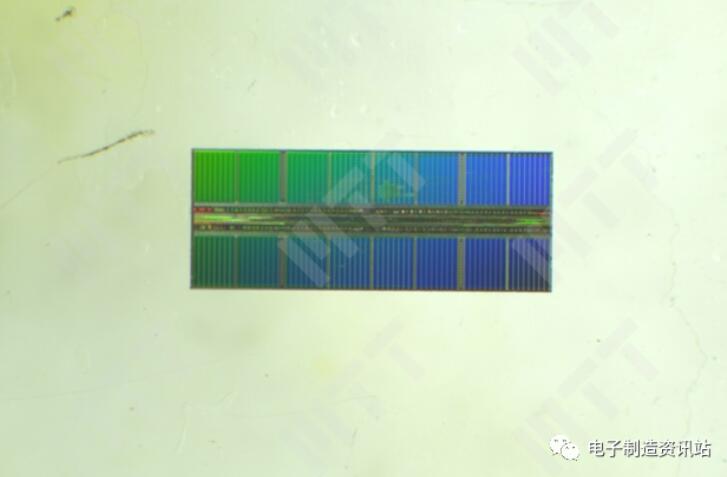

圖15. 樣品 2芯片整體形貌10X

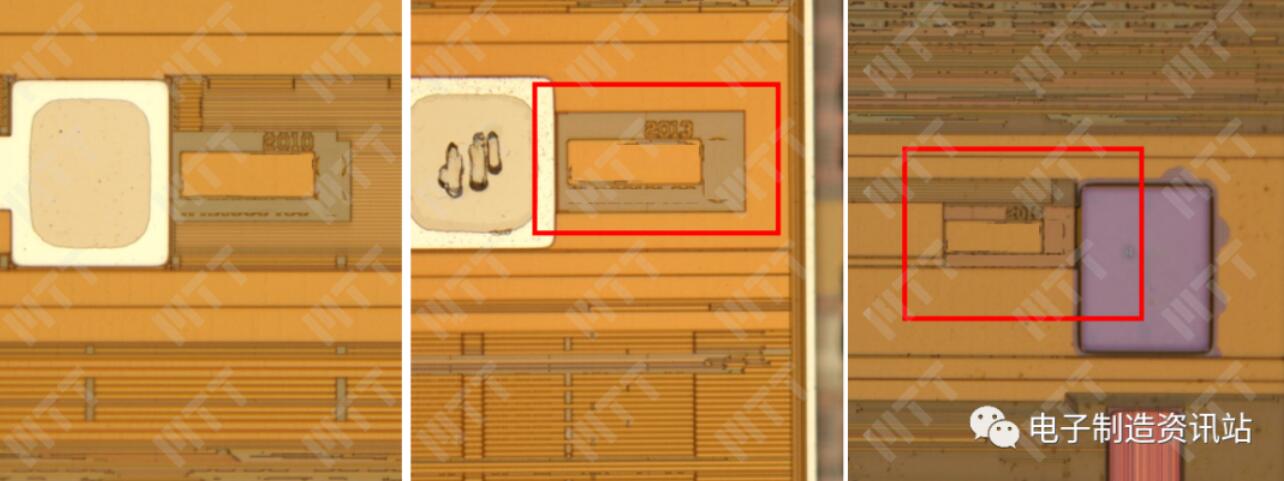

圖16. 樣品1、樣品2芯片標記

四、結論與建議

經過對2種樣品進行外觀檢查、X-ray檢查、SAT檢查、耐溶劑性檢查、內部檢查5項測試，確認：兩種樣品皆為某品牌產品的翻新物料，可鑒定同批次芯片為混合物料。

建議：

1、選擇正規購買渠道；

2、加強來料管控，必要時送第三方鑒定。
