PCB板中芯片焊點開路失效分析

引言

某PCBA在組裝完成后測試存在功能異常，經初步定位，為板上失效芯片的部分焊點發生開路不良，且已定位到具體的焊點位置，現進行失效分析，查找失效原因。

測試分析

1 外觀檢查

對NG PCB板上失效芯片進行外觀檢查，未發現失效芯片表面有明顯異?，F(xiàn)象。

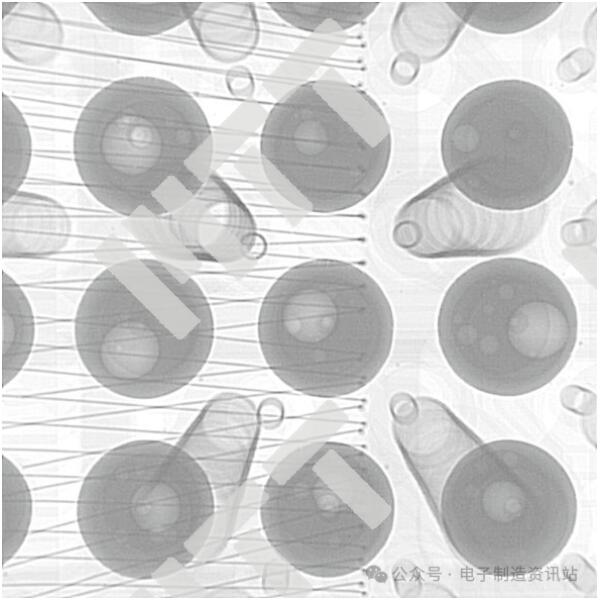

圖1 NG PCB板上失效芯片焊點X-ray圖片

2 切片分析

對NG PCB板上失效芯片焊點進行切片分析，如圖2所示，失效焊點成型良好，失效焊盤埋孔銅層與底部銅層界面疑似存在開裂失效，且OK焊點亦存在相同的失效現象，如圖3所示。

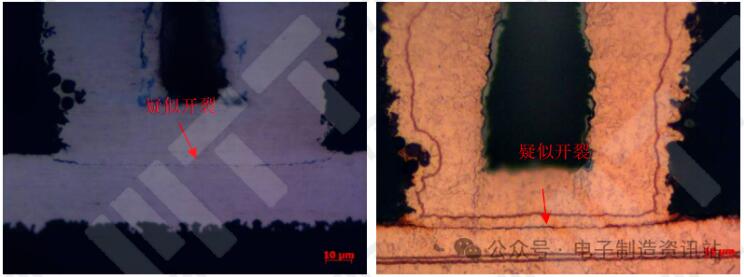

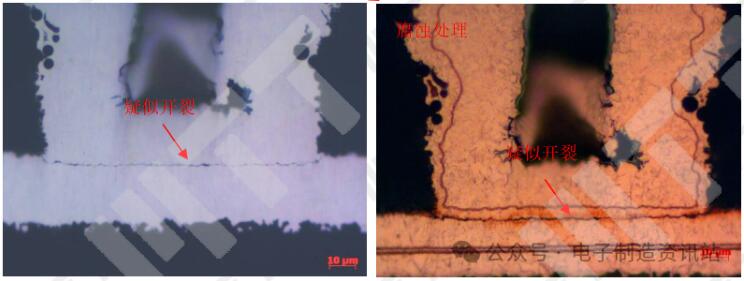

圖2 失效芯片NG焊點切片金相圖片

圖3 失效芯片OK焊點切片金相圖片

對NG焊點和OK焊點疑似開裂位置進行放大觀察，確認埋孔銅層與底部銅層界面存在開裂現象，且在開裂界面位置存在少量異物，成分分析結果顯示，異物的主要成為為C、O、Mg、Al、Br等雜質元素。

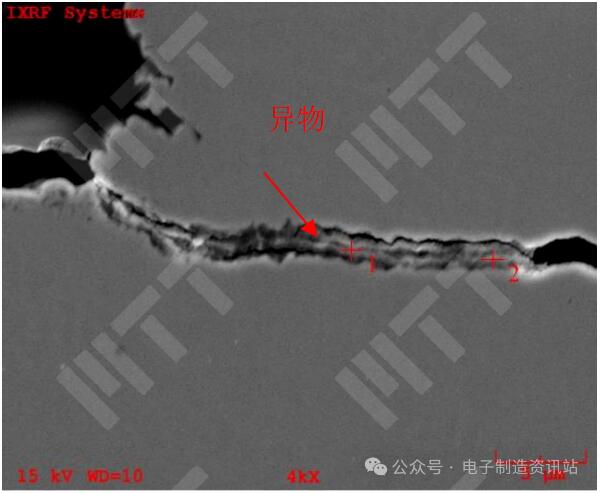

圖4 失效芯片NG焊點切片SEM圖片

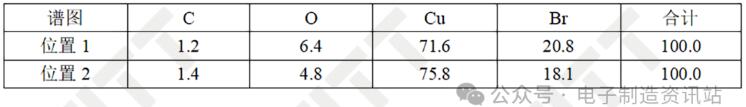

表1 失效芯片NG焊點切片EDS結果（wt%）

3 機械剝離后表面分析

對NG PCB板上失效芯片失效位置的分離界面進行表面分析，發現失效焊點和大部分正常焊點的焊盤被拔起，且在焊盤埋孔銅層和底部走線銅層界面發生開裂，與切片結果相對應。

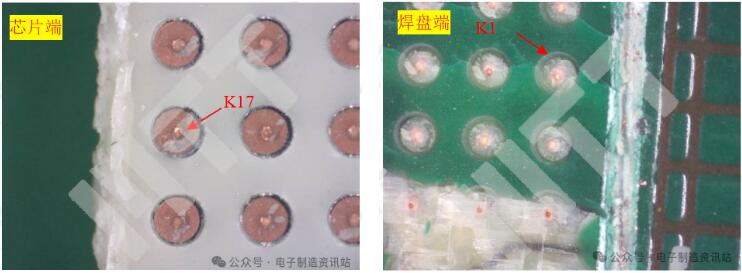

圖5 NG PCB板機械剝離后外觀圖片

對分離界面進行表面觀察，失效焊點PCB端和芯片端分離界面均存在少量異物，通過成分分析發現，異物主要成分為C、O、Al、Si、S、Br、K、Ca、Fe等異常元素，對比PCB基材的成分，異物主要來源應來自PCB基材。另外，部分OK焊點分離界面也存在少量異物。

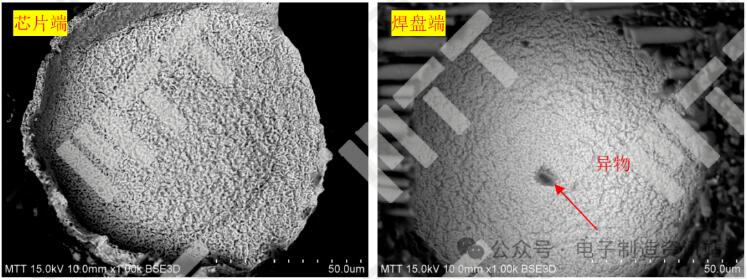

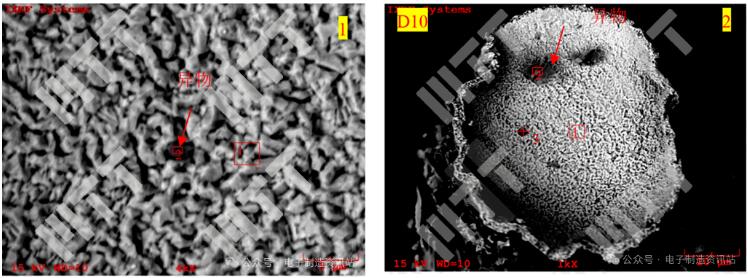

圖6 NG焊點芯片端剝離界面SEM圖片

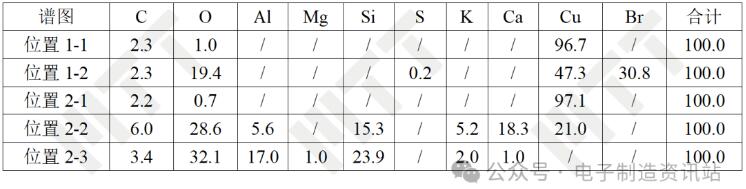

表2 NG焊點芯片端剝離界面EDS結果（wt%）

圖7 OK焊點芯片端剝離界面SEM圖片

4 AES分析

對NG PCB板中機械剝離后的界面進一步進行表層深度成分分析，發現 NG焊點和OK焊點的焊盤埋孔銅層分別在表面到25nm位置處和20nm位置處，C、N、O含量明顯偏高，且存在異常的S元素。

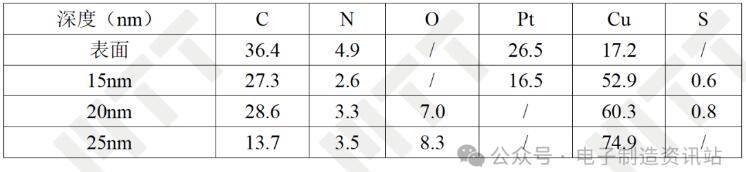

表3 NG焊點芯片端剝離界面深度成分結果（Atomic%）

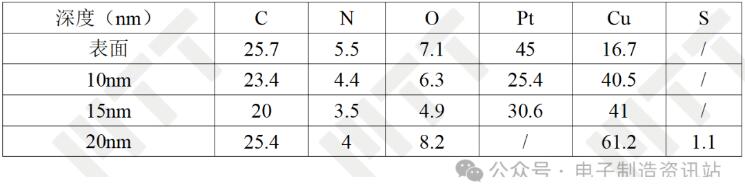

表4 OK焊點芯片端剝離界面表面深度成分結果（Atomic%）

結論

導致失效PCB板中芯片焊點開路的直接原因為：與焊盤相連的埋孔銅層和底部走線銅層之間界面發生開裂。

其根本原因應為：埋孔在電鍍銅前清洗不干凈，在該界面處存在污染，致使兩界面結合強度弱，在后續的組裝受熱過程中，該界面發生開裂失效。
